VEELZIJDIG. BETROUWBAAR. COMPLEET

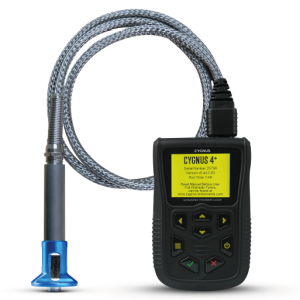

De Cygnus 4+ is een lichte, robuuste wanddiktemeter voor een breed scala aan toepassingen. Met drie meetmodi, een live A-scan display en sequentiële datalogging is het apparaat geschikt voor zowel periodieke inspectie als gedetailleerde corrosiemetingen.

Cygnus 4 + voor hoge-temperatuurmeting op installaties in bedrijf

Dankzij compatibiliteit met een hoge-temperatuursonde meet de Cygnus 4+ de wanddikte van installaties in bedrijf bij oppervlaktetemperaturen tot 300°C, zonder afkoelperiode of buitenbedrijfstelling. Dit maakt het apparaat bijzonder geschikt voor inspecties in de raffinaderij-, olie- en gas-, energie- en processector.

  • Multiple-Echo modus voor nauwkeurige metingen door de coating heen, conform de eisen van classificatiebureaus
  • Echo-Echo en Single-Echo modi voor zwaar gecorrodeerde metalen met weinig of geen coating
  • Deep Coat-functie negeert coatings tot 20 mm dik
  • Live A-scan ondersteunt visuele verificatie van meetresultaten
  • Datalogging met A-scan en automatische logfunctie voor eenvoudige rapportage
  • Handmatige en automatische versterkingsregeling
  • Instelbare min/max-limieten met visuele en trillingswaarschuwing
  • Groot, in zonlicht leesbaar LCD-display aan de voorzijde
  • Veilig te gebruiken in explosieve omgevingen (Klasse 1, Divisie 2, Groep D conform NFPA 70)
  • Eén- en tweepuntskalibratie
  • Robuuste behuizing: schok- en stootbestendig (US MIL STD 810G)
  • Spat- en stofbestendig (IP67)
  • Uit te breiden naar de 6+ variant

De Cygnus 4+ is compatibel met drie typen sondes, elk afgestemd op specifieke meetomstandigheden.

Enkelvoudige kristalsondes worden gebruikt in Multiple-Echo modus. Ze beschikken over een vervangbare slijtmembraan voor een lange levensduur, vereisen geen nulpuntinstelling en bieden een hoge lineaire nauwkeurigheid.

Dubbele kristalsondes worden ingezet in Echo-Echo en Single-Echo modi en zijn bij uitstek geschikt voor metalen met extreme achterwandcorrosie en putcorrosie.

De hoge-temperatuursonde is een dubbele kristalsonde voor metingen op installaties in bedrijf bij oppervlaktetemperaturen tot 300°C. Een afkoelperiode is niet vereist, wat de inspectietijd aanzienlijk verkort. Het meetbereik bedraagt 1,5 tot 250 mm, afhankelijk van temperatuur en materiaal.

Alle sondes zijn uitgevoerd in roestvrij staal met een harde slijtlaag of slijtmembraan. De volledige sondespecificaties zijn beschikbaar via het downloadbare datasheet of op aanvraag.

Ideaal voor:

  • Onderhoud van industriële installaties
  • Scheepsinspectie en rompcontrole
  • Civiele techniek en bouwkundige inspectie
  • Olie- en gasfaciliteiten
  • Hoge-temperatuurinspecties op installaties in bedrijf (raffinaderijen, energie- en processector)
  • Rope access
  • Opslagtanks en pijpleidingen

Functie Omschrijving
Meetmodi Multiple-Echo (3 echo’s, negeert coatings tot 20 mm / 0,8 inch)
Echo-Echo (2 echo’s, negeert coatings tot 1 mm / 0,04 inch)
Single-Echo (1 echo)
Materialen Geluidssnelheden van 1.000 tot 9.000 m/s (0,0390 tot 0,3543 in/µs)
Nauwkeurigheid ±0,05 mm (±0,002″) in Multiple-Echo modus, gekalibreerd op hetzelfde materiaal
±0,1 mm (±0,004″) of 0,1% van de meetwaarde (grootste waarde geldt) in Single-Echo en Echo-Echo modi
Resolutie Multiple-Echo: 0,1 mm (0,005 inch) of 0,05 mm (0,002 inch)
Single-Echo en Echo-Echo: 0,01 mm (0,005 inch) of 0,01 mm (0,001 inch)
Sonde-opties Enkelvoudige kristalsondes
Dubbele kristalsondes
Hoge-temperatuursonde
Meetbereik in staal 0,8 tot 250 mm (0,031 tot 10 inch), afhankelijk van sonde, configuratie, materiaal en temperatuur
Connector 2× Lemo 00
Stroomvoorziening 3× AA/R6 batterijen
Batterijduur Ca. 10 uur continu meten
Display 2,4″ QVGA LCD 47 × 37 mm
Datalogging 5.000 metingen en A-scans per record
max. 100 records
Computersoftware CygLink: op afstand loggen en bekijken van A-scangrafieken
rapportage naar PDF
grafische data-analyse en statistische berekeningen
Afmetingen 84 × 130 × 35 mm (3,3 × 5,1 × 1,4 inch)
Gewicht 300 g (incl. batterijen)
Bedrijfstemp. -10 °C tot +50 °C (14 °F tot 122 °F)
Milieubescherming IP67
Veilig in explosieve omgevingen: Klasse I, Divisie 2, Groep D (NFPA 70, artikel 500)
MIL STD 810G (hoge temp. +55 °C, lage temp. -20 °C, luchtvochtigheid 95%, onderdompeling 1 m gedurende 30 min.)
Schok en stoot MIL STD 810G (trillingen, schok 20g, valtеsт 1,22 m)
Norm Ontworpen conform EN 15317
Certificering CE, UKCA, RoHS
