Meten, instellen en vastleggen, waar het nodig is.

De UFM D 220 is een digitale drukmeter voor het controleren en registreren van drukwaarden in industriële installaties. Geschikt voor hydrostatische testen, lekmetingen en het instellen van drukschakelaars.

Meetbereik

Van vacuüm tot 1.000 bar*

Nauwkeurigheid

0,5% of 0,25% FS*

Batterij

Doorgaans > 4.000 uur*

*Meetbereiken en uitvoeringen zijn afhankelijk van de gekozen variant. FS = volledig meetbereik. Batterijduur doorgaans zonder achtergrondverlichting en met Bluetooth® uit.

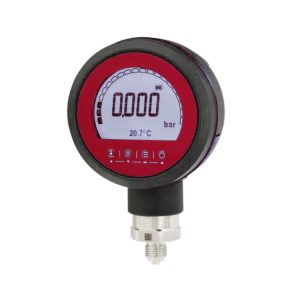

UFM D 220 - digitale drukmeter met display

Waarom kiezen voor de UFM D 220?

Drukken controleren en instellen

Sluit de UFM D 220 aan op een gangbare procesaansluiting en lees de druk direct af, in cijfers én op het staafdiagram. Pieken en dalen ziet u terug in het min./max.-geheugen en een visueel alarm meldt waarden buiten de ingestelde grenzen. Verspringt de waarde op het display door snelle drukwisselingen, bijvoorbeeld door een pulserende pomp? Dan filtert de instelbare demping die schommelingen eruit voor een stabiele aflezing. Het nulpunt en het meetbereik zijn zo nodig bij te stellen.

Vastleggen en doorsturen

Het drukverloop achteraf bekijken? De datalogger kan de metingen vastleggen met een interval naar keuze. De gegevens brengt u over via USB naar een pc, of draadloos met de optionele Bluetooth®-module.

Onderweg en op een vaste plek

Drie AA-batterijen gaan doorgaans meer dan 4.000 uur mee, zonder verlichting en met Bluetooth® uit. Een indicator toont wanneer vervanging nodig is. Voor langdurige opstellingen voedt u het instrument via USB. De behuizing is IP65 en de optionele siliconen beschermhoes beschermt tegen stoten.

Kenmerken, specificaties en toepassingen

  • Meetbereik van -1 tot +1.000 bar [-14,5 tot +15.000 psi], ook voor absolute druk en vacuüm.
  • Nauwkeurigheid van 0,5% of 0,25% FS.
  • Datalogger voor maximaal 1.000.000 waarden, met een interval van 1 tot 3.600 s (ook achteraf te activeren met een activatiecode).
  • Min./max.-geheugen en visueel alarm.
  • Micro-USB en optioneel Bluetooth® 5.2 Low Energy.
  • Batterijduur van normaliter meer dan 4.000 uur (zonder verlichting, Bluetooth® uit).
  • Display met matrixveld, staafdiagram en achtergrondverlichting.
  • Menu in zeven talen.
  • Keuze uit meerdere eenheden, waaronder bar, mbar, psi, MPa en kg/cm², plus extra eenheden bij 0,25% FS.
  • Medium-contacterende delen van roestvast staal 316L.
  • Gewicht van 350 g inclusief batterijen.
Parameter Waarde
Meetbereik overdruk 0 … 0,4 tot 0 … 1.000 bar [0 … 5 tot 0 … 15.000 psi]
Meetbereik absolute druk 0 … 0,4 tot 0 … 35 bar abs.
Meetbereik vacuüm en samengesteld -0,2 … +0,2 bar tot -1 … +40 bar
Nauwkeurigheid 0,5% FS of 0,25% FS
Niet-herhaalbaarheid ≤ 0,1% FS (IEC 61298-2)
Langetermijnstabiliteit ≤ 0,2% FS (IEC 61298-2)
Overdrukgrens 3 x (≤ 6 bar), 2 x (10 … 600 bar), 1,43 x (> 600 bar)
Vacuümbestendig Ja
Procesaansluiting G ¼ B en G ½ B (tot 1.000 bar), G ⅛ B (tot 400 bar), ¼ NPT (tot 1.000 bar)
Materiaal (medium) RVS 316L
Mediumtemperatuur -20 … +50 °C [-4 … +122 °F]
Bedrijfstemperatuur -10 … +50 °C [14 … 122 °F]
Opslagtemperatuur -18 … +55 °C [-0,4 … +131 °F]
Display 4½-digit, 15-segment, matrixveld, staafdiagram met 20 segmenten
Talen (menu) Engels, Duits, Spaans, Frans, Italiaans, Russisch, Pools
Datalogger Tot 1.000.000 waarden, interval 1 … 3.600 s (stappen van 1 s) of 1/s, 2/s, 4/s, 10/s
Interface Micro-USB (type B), optioneel Bluetooth® 5.2 LE (bereik 5 m)
Voeding C3 x 1,5 V AA alkaline, of USB 5 V
Batterijduur Typisch > 4.000 u (zonder verlichting, Bluetooth® uit)
Beschermingsgraad IP65
Behuizing PBT met 30% glasvezel, optionele beschermhoes van siliconen (VMQ)
Gewicht 350 g (440 g met beschermhoes)
  • Hydrostatische druktesten.
  • Berstproeven.
  • Lekmetingen.
  • Instellen van schakelpunten op drukschakelaars.
  • Analyse van procesdrukken.
  • Tijdelijke bewaking van druk, bijvoorbeeld tijdens transport.

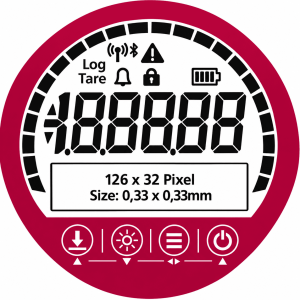

Display van de digitale drukmeter UFM D 220

Veelgestelde vragen over deze digitale drukmeter

Kies een meetbereik dat uw werkdruk ruim omvat. De UFM D 220 is leverbaar van 0 … 0,4 tot 0 … 1.000 bar [0 … 5 tot 0 … 15.000 psi], ook voor absolute druk en vacuüm. Twijfelt u welk bereik bij uw toepassing past? Neem dan contact met ons op.

De nauwkeurigheid bedraagt 0,5% of 0,25% van het volledige meetbereik (FS). Bij een meetbereik van 0 … 10 bar betekent 0,25% FS een afwijking van maximaal 0,025 bar. Daarin zijn niet-lineariteit, hysterese, nulpuntafwijking en eindwaardeafwijking meegerekend.

Drie AA-batterijen gaan doorgaans meer dan 4.000 uur mee, zonder verlichting en met Bluetooth® uit. Een indicator toont de batterijstatus in stappen van 25%. Staat het instrument langere tijd op één plek, dan voedt u het via USB (5 V).

De datalogger legt tot 1.000.000 waarden vast. Het interval stelt u in van 1 tot 3.600 seconden, in stappen van 1 seconde. U kunt ook kiezen voor 1, 2, 4 of 10 waarden per seconde.

Ja. De behuizing is IP65, dus stofdicht en bestand tegen waterstralen. De bedrijfstemperatuur is -10 … +50 °C [14 … 122 °F]. Een optionele siliconen beschermhoes beschermt tegen stoten.

Ja, U-F-M levert de drukmeter zowel in verkoop als in verhuur. Wilt u hem eerst inzetten voor één project of een test? Dien dan een huuraanvraag in.

Beschikbaar voor koop én huur

Past de UFM D 220 bij uw toepassing?

Twijfelt u over meetbereik, aansluiting of uitvoering? Onze specialisten denken graag mee.
Bel ons, stuur een e-mail of vraag direct een offerte aan.
