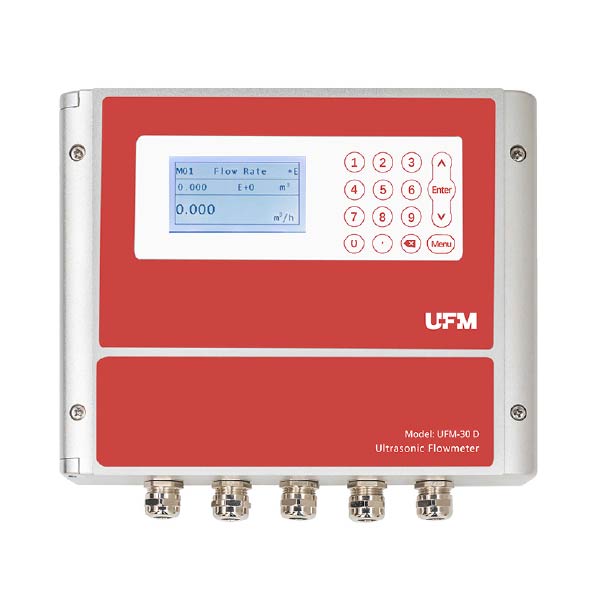

De UFM-30 D dubbelkanaals ultrasone flowmeter voor langdurige installatie

Betrouwbare flowmeting bij lage debieten en verstoorde stromingscondities.

De UFM-30 D dubbelkanaals clamp-on flowmeter is ontworpen voor permanente installaties waar meetzekerheid op lange termijn cruciaal is. Denk aan ondergrondse meetpunten, DMA-zones, lekdetectie en energie- of waterdistributienetwerken.

Het systeem maakt gebruik van twee onafhankelijke sensorparen op één leiding. Beschik continu over twee gelijktijdige metingen, essentieel wanneer het stromingsprofiel niet ideaal is. Een veelvoorkomende situatie in bestaande infrastructuren.

Waarom kiezen voor de UFM-30 D?

In praktijkinstallaties is de stroming zelden perfect symmetrisch. Bochten, kleppen, T-stukken en beperkte rechte leidinglengte veroorzaken verstoringen in het flowprofiel. Dit kan leiden tot structurele meetafwijkingen bij enkelpadmetingen.

Met twee onafhankelijke meetpaden biedt de UFM-30 D:

  • Direct inzicht in stromingscondities
    Verschillen tussen beide kanalen tonen onmiddellijk of de stroming asymmetrisch of verstoord is.
  • Hogere meetbetrouwbaarheid in niet-ideale installaties
    Vooral relevant in ondergrondse meetputten en bestaande leidingnetten.
  • Zekerheid bij lage debieten
    Geschikt voor het detecteren van zeer lage flows tot circa 0,015 m/s, bijvoorbeeld bij lekdetectie.
  • Langdurige stabiliteit voor permanente monitoring
    Ideaal voor toepassingen waar continue en consistente meetdata vereist zijn.

De UFM-30 D wordt met name ingezet in situaties waar installatiecondities lastig zijn en meetbetrouwbaarheid prioriteit heeft:

  • District Metered Areas (DMA)
  • Lekdetectie in waterdistributienetwerken
  • Ondergrondse meetlocaties
  • Energie- en warmtenetmonitoring
  • Procesbewaking in bestaande leidingsystemen
  • Grote infrastructuurprojecten met veel meetpunten

  • Geen ingreep in het leidingwerk
  • Installatie zonder procesonderbreking
  • Geen drukverlies of vervuiling
  • Minimale onderhoudsbehoefte
  • Geschikt voor grote leidingdiameters
  • Lage total cost of ownership bij grootschalige uitrol

  • Dubbelkanaals uitvoering met twee onafhankelijke meetpaden
  • Meetnauwkeurigheid tot ±0,5%
  • Detectie van zeer lage flows vanaf ca. 0,015 m/s
  • Geschikt voor leidingen van 25 tot 5000 mm
  • Breed inzetbaar voor uiteenlopende vloeistoffen en materialen
  • Modulaire opbouw met diverse transducertypen
  • Ontworpen voor langdurige, stabiele monitoring

Flowbereik: ± 0,03 – 12 m/s
Buisdiameter: 25 – 5000 mm (optie <25 mm)
Nauwkeurigheid: ± 0,5%
Temperatuurbereik:

  • Transmitter: −40°C tot +60°C
  • Transducers: −40°C tot +130°C

Display: LCD, 240 × 128, backlit
Voeding: 90–245 VAC of 10–36 VDC
Uitgangen:

  • 4–20 mA (max. 750 Ω)
  • 0–9999 Hz OCT
  • SPST

Beschermingsklasse:

  • Transmitter: IP65
  • Transducers: IP68

De UFM-30 D werkt volgens het ultrasone looptijdverschilprincipe. Hierbij wordt de stromingssnelheid bepaald door het verschil in propagatietijd van ultrasone signalen met en tegen de stromingsrichting in.

Deze methode maakt nauwkeurige meting mogelijk van vrijwel alle vloeistoffen, onafhankelijk van elektrische geleidbaarheid, zonder contact met het medium.

Wat is het voordeel van een dubbelkanaals flowmeter ten opzichte van een enkelkanaals model?

Een dubbelkanaals flowmeter meet met twee onafhankelijke sensorparen op één leiding. Hierdoor krijgt u twee gelijktijdige meetwaarden. Dit maakt het mogelijk om stromingsverstoringen te herkennen en verhoogt de betrouwbaarheid van de meting, vooral in installaties met beperkte rechte leidinglengte.

Wanneer is een dubbelkanaals meting echt noodzakelijk?

Een dubbelkanaals oplossing is met name zinvol wanneer:

  • de stroming verstoord wordt door bochten, kleppen of pompen
  • er onvoldoende rechte leidinglengte beschikbaar is
  • meetzekerheid essentieel is voor facturatie of netwerkbalancering
  • lage debieten betrouwbaar moeten worden gemeten

Worden de twee meetkanalen automatisch gemiddeld?

Nee. Beide kanalen functioneren volledig onafhankelijk en tonen afzonderlijke meetwaarden. Hierdoor krijgt de gebruiker inzicht in mogelijke asymmetrie of verstoringen in het stromingsprofiel.

Waarom is dit belangrijk bij ondergrondse installaties?

Ondergrondse meetpunten bieden vaak beperkte installatieruimte en weinig rechte leidinglengte. Dit kan meetfouten veroorzaken bij enkelpadmetingen. Met twee onafhankelijke meetpaden kan de gebruiker de betrouwbaarheid van de meting beter beoordelen.

HUUR-aanvraagformulier

Wanneer is een dubbelkanaals oplossing de juiste keuze?

Dit type flowmeter is met name geschikt wanneer:

  • Rechte leidinglengte beperkt is
  • Stromingsverstoringen onvermijdelijk zijn
  • Langdurige meetstabiliteit vereist is
  • Lage debieten betrouwbaar moeten worden gemeten
  • Hoge zekerheid nodig is bij netwerkbalancering of lekdetectie
