METEN VAN ‘MOEILIJKE’ VLOEISTOFFEN.

UFM-50 – Deze doppler flowmeter is uitermate geschikt voor vervuilde vloeistoffen of vloeistoffen met een hoog percentage luchtbellen, waardoor andere meetinstrumenten snel beschadigd raken. Denk aan afvalwater, slurries, schurend slib, agressieve chemicaliën en viskeuze vloeistoffen.

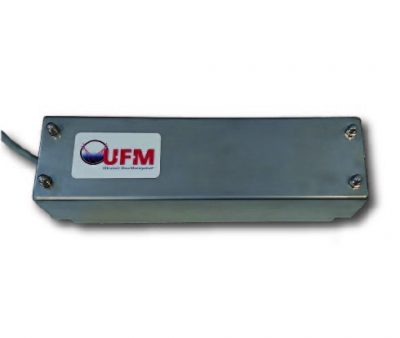

Omdat de sensor van de UFM-50 aan de buitenkant van de buis of leiding wordt gemonteerd, kan deze niet worden aangetast door het medium in de buis. Dat betekent geen onderhoud, geen vervuiling van de sensor, geen belemmering voor de vrije doorstroom van de vloeistof, geen drukverlies, geen corrosie en geen leidingen die open moeten voor de installatie van meetapparatuur. De displaybehuizing monteert u op een handige plek in de buurt van de te meten installatie.

Voordelen clamp-on (contactvrije) flowmeting:
– geen onderhoud,
– geen vervuiling van de sensor,
– geen belemmering voor stroming,
– geen drukval,
– geen corrosie,
– geen inbreuk in buismateriaal t.b.v. installatie,
– goedkoper dan inline elektromagnetisch meten.

Aanbevolen voor metingen op volledig gevulde leidingen en elke vloeistof die vaste deeltjes of luchtbellen bevat (min. grootte 100 micron, min. concentratie 75 ppm).
Bijvoorbeeld: droogloopdetectie voor pompen, overflow applicaties en zandwinning.

Geschikt is elk buismateriaal dat ultrasone geluidsgolven geleid, zoals(roestvrij)staal, plaatstaal, gietijzer, PVC, en glasvezel.
Ongeschikt zijn leidingen met losse binnenvoeringen (met een luchtspleet tussen de voering en de buiswand) en materiaal dat lucht bevat, zoals beton, hout enz.

Sensormontage aan de buitenzijde van een leiding of buis (diameter ≥ 12,7 mm), zowel horizontaal als verticaal geplaatst.
Locatie: 6-10 buisdiameters vanaf de ellebogen, T-stukken (turbulentieverhogende apparaten) en > 30 buisdiameters vanaf de pompen, regelkleppen en afvoer.

  • meten zonder inbreuk in leiding of buis (niet-invasief / niet destructief)
  • relatief lage aanschafkosten
  • makkelijk te installeren
  • robuuste sensor, waterdichte behuizing
  • geschikt voor bijna alle buismaterialen
  • eenvoudige menustructuur
  • bi-directioneel flowmeten
  • excellente signaalverwerking voor betrouwbare nauwkeurigheid
  • optioneel: datalogger met USB thumb drive-support
  • optioneel: als portable/draagbare uitvoering beschikbaar

  • Debietbereik: ± 0,03 tot 12,2 m/sec. in de meeste toepassingen
  • Buisdiameter: vanaf 12.7 mm tot 4.5 m
  • Meetnauwkeurigheid: ± 2 %
  • Procestemperatuur: -23 ° tot 60 ° C
  • Displayweergave: stroomsnelheid, relaisstatussen, 16-cijferige totalisator, werkingsmodus en kalibratiemenu
  • Kalibratie: ingebouwde 5-toetsen kalibrator
  • Voedingsingang: 100-240VAC / 50-60Hz, maximaal 5 watt (bij standaard functies)
  • Uitgang: geïsoleerd 4-20mA (max. belasting van 1000 ohm)
  • Behuizing: waterdicht, stofdicht NEMA 4X (IP66) polyester

  • afvalwater
  • slurries
  • schurend slib
  • agressieve chemicaliën
  • viscose vloeistoffen
  • bagger industrie
  • minerale afhandeling

De UFM-50 maakt gebruik van het doppler meetprincipe. Dit betekent dat de te meten vloeistof vaste delen, luchtbellen of een turbulente flow moet bevatten. Om het debiet te meten, wordt een akoestisch signaal teruggekaatst van deze (bewegende) deeltjes of luchtbellen naar de sensor.

Verricht u niet vaak genoeg flowmetingen om de benodigde apparatuur zelf aan te schaffen? Huur de UFM-50 per dag of per week. Voer de metingen zelf uit, óf laat het over aan onze service-engineers. Wij zijn u graag van dienst met technisch advies en support!

  • UFM-50 - doppler clampon flowmeter in koffer | U-F-M b.v.
