ULTRASONE FLOWMETING zonder inbreuk in uw processen

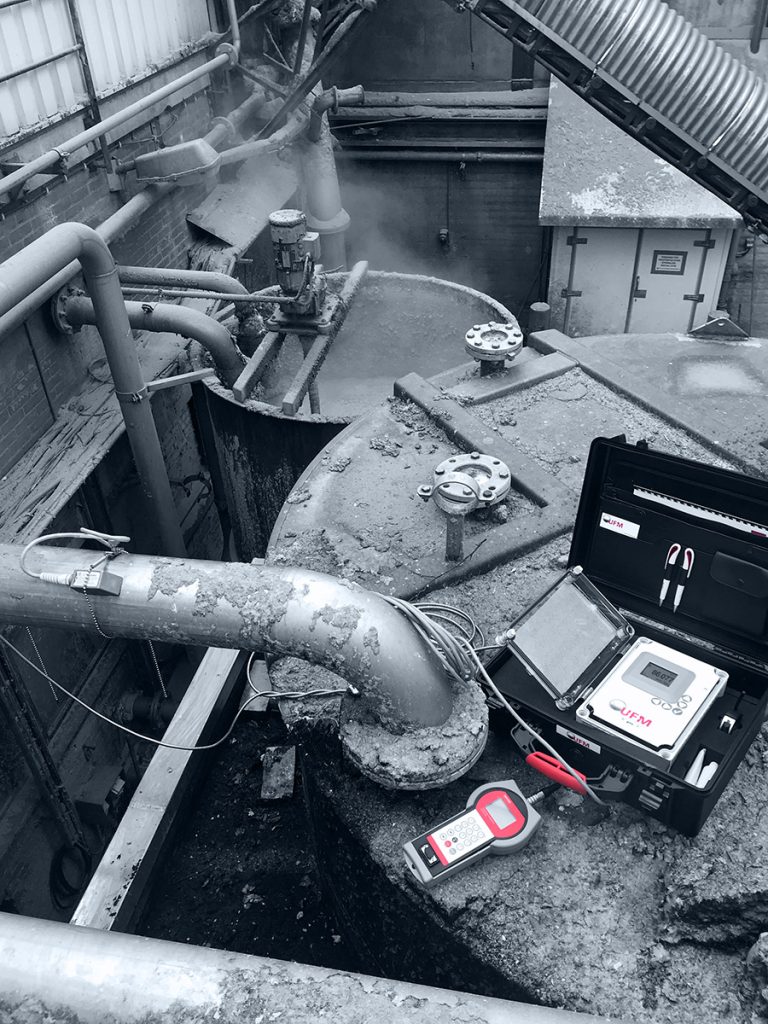

TWEE TECHNIEKEN. LOOPTIJDVERSCHIL en DOPPLER

Op het gebied van niet-invasieve (zonder inbreuk te doen in leiding of buis) flowmetingen zijn LOOPTIJDVERSCHIL en DOPPLER de twee meest gebruikte technieken. Beide methoden zijn ultrasoon en meten de stroming van het medium met behulp van sensoren die aan de buitenkant op de leiding of pijp worden geklemd. Het grootste onderlinge verschil is dat ze elk het best tot hun recht komen in tegengestelde situaties. Inzicht in de verschillen tussen deze technieken helpt u bij het maken van de juiste keuze met betrekking tot een succesvolle en efficiënte installatie.

LOOPTIJDVERSCHIL FLOWMETING.

looptijdverschil flowmeting - ultrasone flowmeting - meetprincipe - U-F-M | Ultrasonic Flow Management

Hoe het werkt
Looptijdverschil flowmeters meten de tijd die een ultrasoon signaal (geluidstrilling die niet waarneembaar is voor het menselijk gehoor) nodig heeft om in een diagonale lijn de overkant van een buis- of leidingwand te bereiken. Stroomopwaartse en stroomafwaartse tijdmetingen worden met elkaar vergeleken. Zonder stroming zou de looptijd gelijk zijn in beide richtingen. Mét stroming gaat het signaal sneller met de stroming mee en langzamer tegen de stroming in. Het gemeten tijdverschil is direct afhankelijk van de snelheid van het medium dat door de leiding of buis stroomt. Dit looptijdverschil is de relevante waarde om de doorstroomsnelheid van vloeistoffen en gassen inzichtelijk te maken.

Heldere vloeistoffen en gassen
Omdat de ultrasone signalen de buis moeten oversteken naar de ontvangende sensoren, mag het medium in de buis slechts een minimale concentratie van luchtbelletjes of vaste stoffen bevatten (< 30%). Bij een hogere concentratie worden de hoogfrequente trillingen gedempt en daardoor te zwak om de overkant van de buiswand te bereiken. In dat geval adviseren wij u te kiezen voor een doppler flowmeting.

Twee sensoren
Om een bi-directionele meting tot stand te kunnen brengen, leveren wij onze looptijdverschil flowmeters altijd met twee sensoren. Beide sensoren kunnen zowel ultrasone signalen verzenden als ontvangen.

Zeer nauwkeurig
Met de huidige generatie looptijdverschil flowmeters worden resultaten behaald met 0,5 – 1% nauwkeurigheid op de actuele waarde.

Breed toepasbaar
Looptijdverschil flowmeters zijn geschikt voor leidingen en buizen van verschillende materialen (ook dubbelwandig) en met een diameter variërend van 3 mm tot 6500 mm.
Toepassingen: drinkwater, koelwater, water- / glycoloplossingen, hydraulische olie, stookolie en chemicaliën.

DOPPLER FLOWMETING.

doppler flowmeting - ultrasone flowmeting - meetprincipe - U-F-M | Ultrasonic Flow Management
Hoe het werkt
Doppler flowmetingen zijn gebaseerd op het principe dat geluidsgolven op een andere frequentie worden teruggestuurd naar de zender wanneer ze worden weerkaatst door iets wat in beweging is. Van het ‘Doppler-effect’ horen we ieder dag wel voorbeelden: de duidelijke verandering van toon bij een passerende trein, een overvliegend vliegtuig, of de uitlaat van een raceauto. We nemen een veranderende toonfrequentie waar omdat wij stilstaan en de zender van het geluid in beweging is.
Bij een doppler flowmeting  wordt uitgegaan van een lineair verband tussen deze frequentieverschuiving  en de snelheid van de vloeistof. Dit wordt zo precies mogelijk gemeten om het debiet te berekenen.

‘Vervuilde’ vloeistoffen
Doppler flowmeters worden alleen voor het meten van vloeistofstromen gebruikt en zijn afhankelijk van de reflectie van geluid. Alleen vloeistoffen met vaste stofjes en/of luchtbellen komen daarom in aanmerking voor deze meettechniek. We hebben het dan over ‘vervuild’ water. De meest voorkomende voorbeelden zijn (gemengd) rioolwater en afvalwater. Bij een concentratie < 30% kunt u overwegen te kiezen voor een looptijdverschil flowmeting.

Eén of twee sensoren
In tegenstelling tot looptijdverschil flowmeters die altijd twee sensoren hebben, bestaan doppler flowmeters in verschillende uitvoeringen; met één of met twee sensoren. Bij de modellen met één sensor zijn de zender en ontvanger in dezelfde behuizing verwerkt. Bij de modellen met twee sensoren verzendt de ene sensor het ultrasone signaal en de andere ontvangt het signaal.

Nauwkeurigheid
Hoewel er bij doppler flowmetingen vanuit wordt gegaan dat de reflecterende deeltjes zich met dezelfde snelheid zich voortbewegen als de vloeistof, is dat in de praktijk nooit helemaal het geval. Deeltjes hebben doorgaans de neiging te zakken en gasbelletjes willen omhoog. Hierdoor levert een doppler flowmeting een meetresultaat op met een nauwkeurigheid vanaf 2% op de actuele waarde.

Toepassingen
Doppler flowmeters zijn geschikt voor leidingen en buizen van verschillende materialen en met een diameter variërend van 30 mm tot 4000 mm.
Toepassingen: o.a. droogloopdetectie van pompen, overflow applicaties en zandwinning.

ULTRASONE FLOWMETING. TWEE TECHNIEKEN, ÉÉN KEUZE.

Doppler flowmeters werken het beste op vervuilde en luchtbellen bevattende vloeistoffen zoals rioolwater en afvalwater. Looptijdverschil flowmeters werken met heldere vloeistoffen zoals water, olie en chemicaliën. Neem contact met ons op voor specifiek advies en informatie over welke methode het meest geschikt is voor uw toepassing.
